Административное здание (министерство). Проектирование инженерных систем существующего здания под реконструкцию.

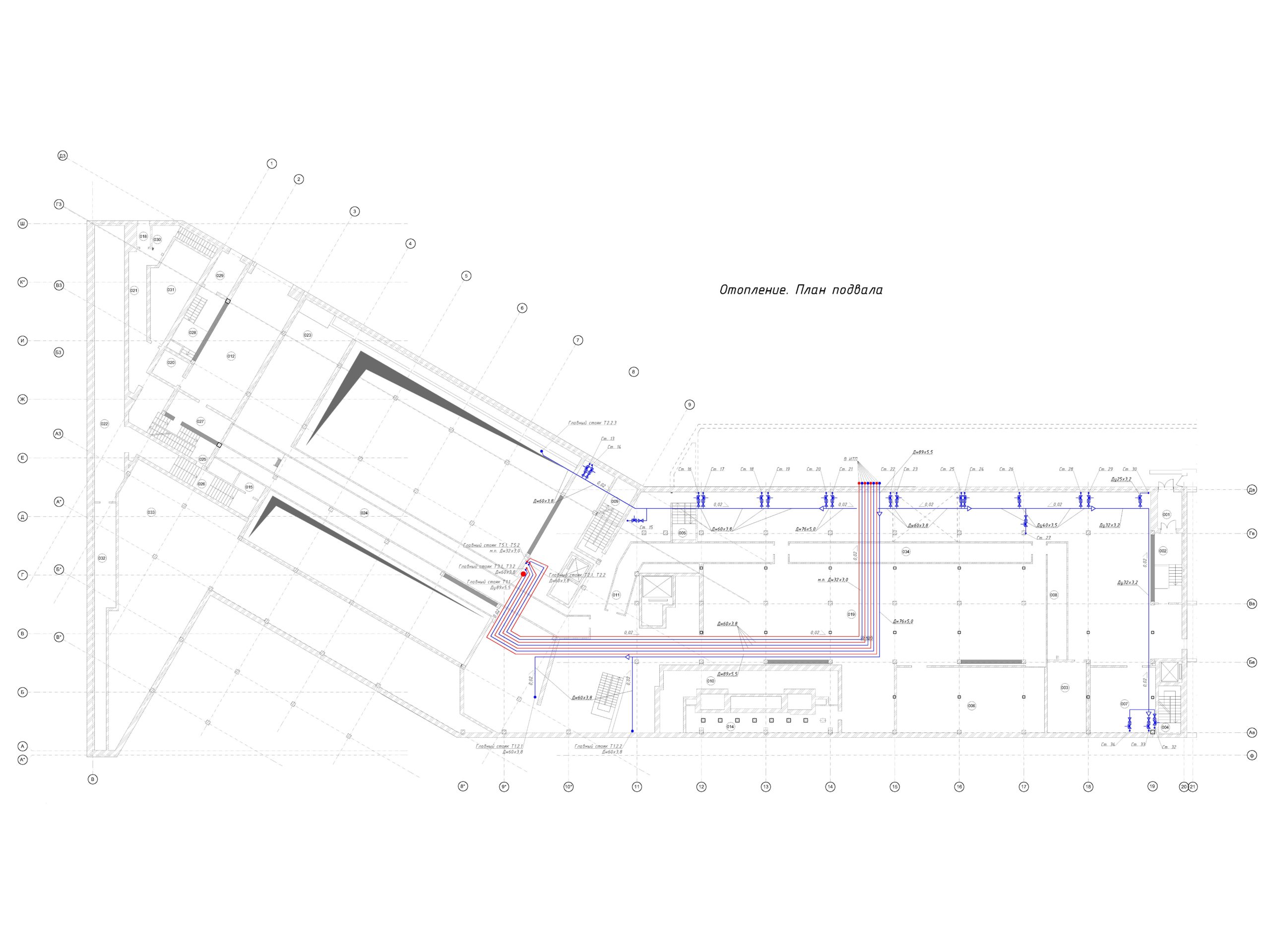

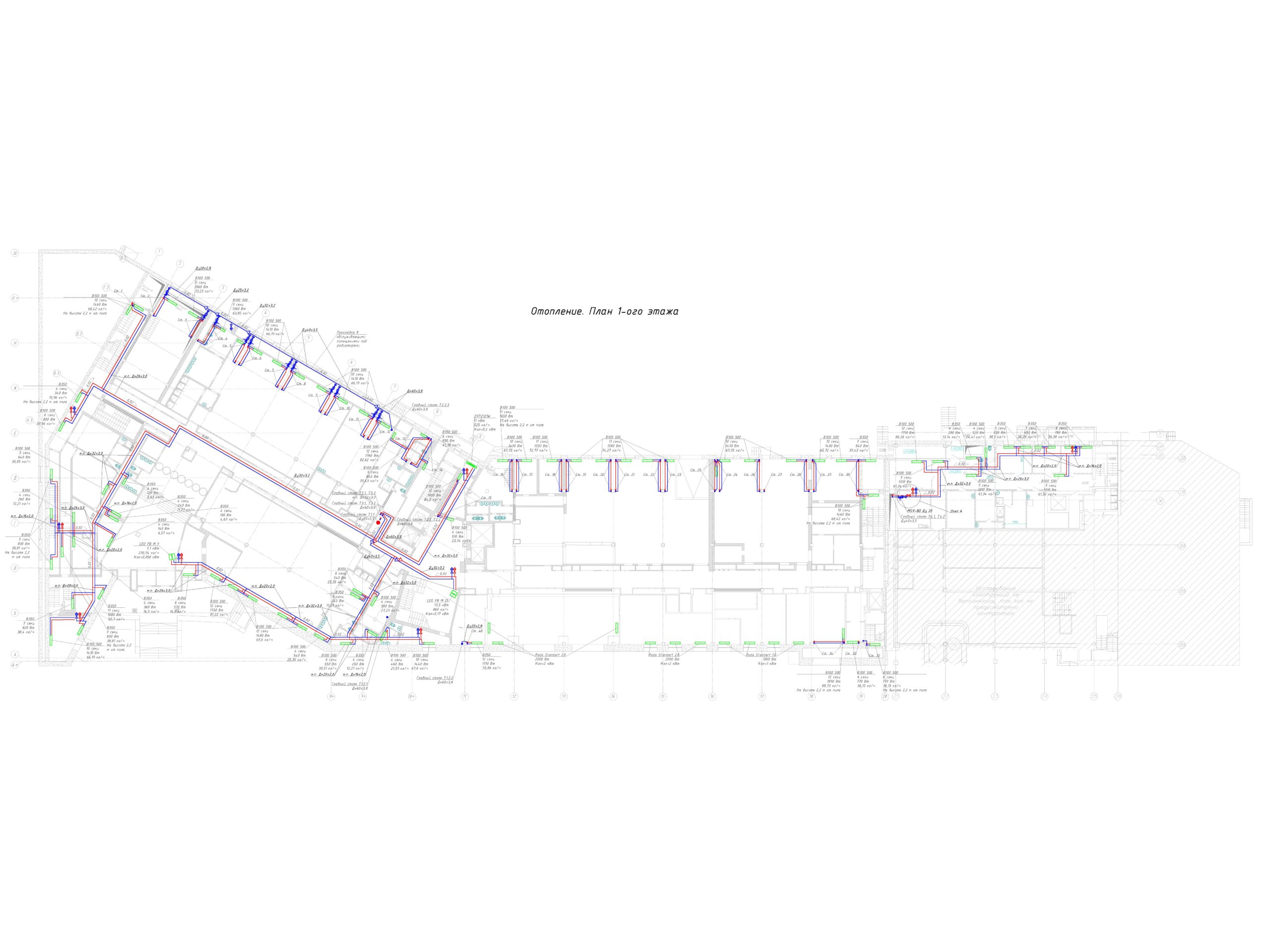

Отопление здания осуществляется с помощью 4-х систем. Также предусмотрена система теплоснабжения воздушно-тепловых завес. Системы отопления и теплоснабжения ВТЗ работают по температурному графику 90/70°С.

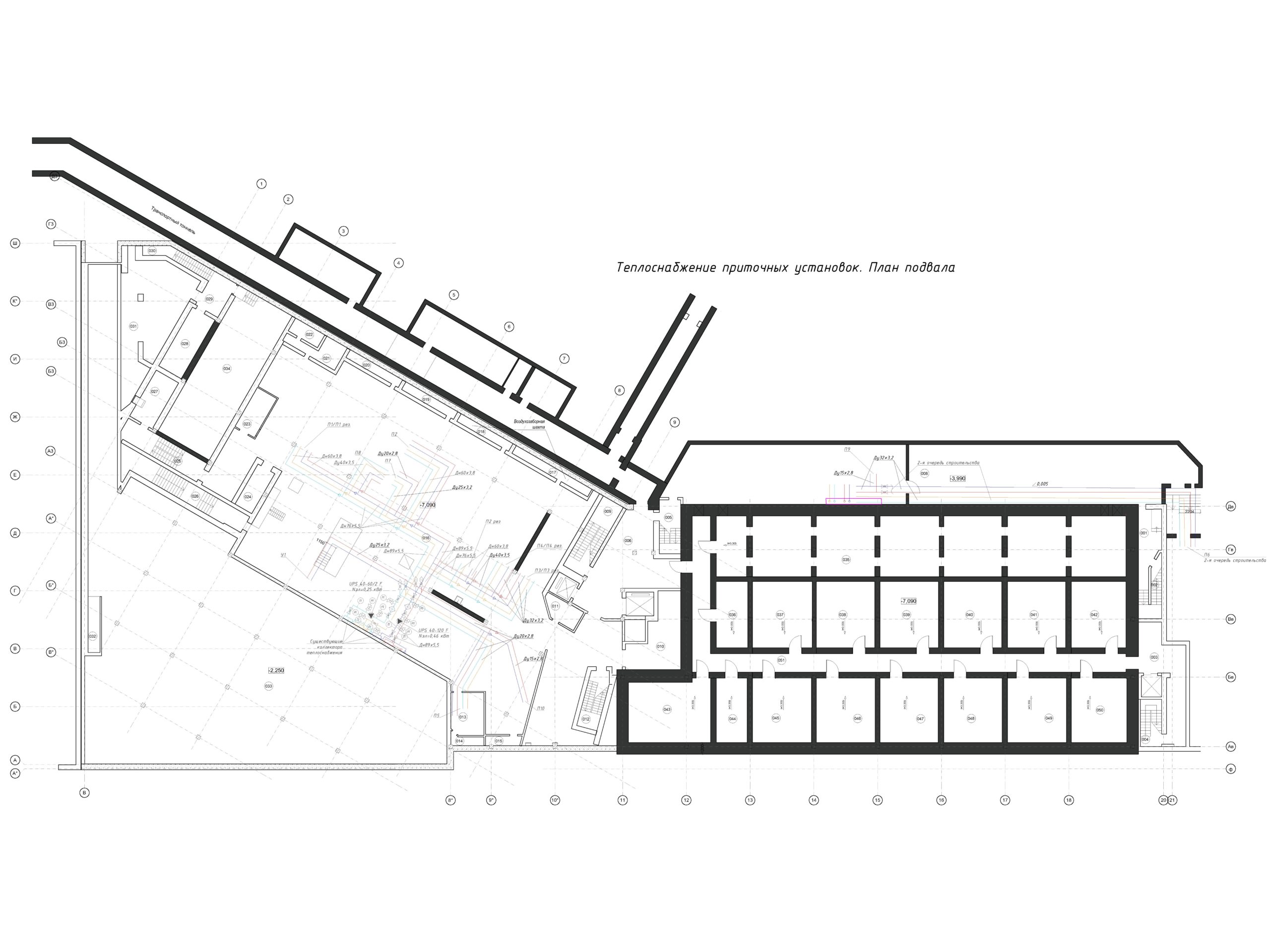

Система теплоснабжения приточных установок выполнена из 2-х контуров с температурными режимами 150/70°С и 60/40°С.
Индивидуальный тепловой пункт выполнен из узла ввода и блочных тепловых пунктов систем отопления (1 шт), теплоснабжения приточных установок (2 шт) и горячего водоснабжения (1 шт).

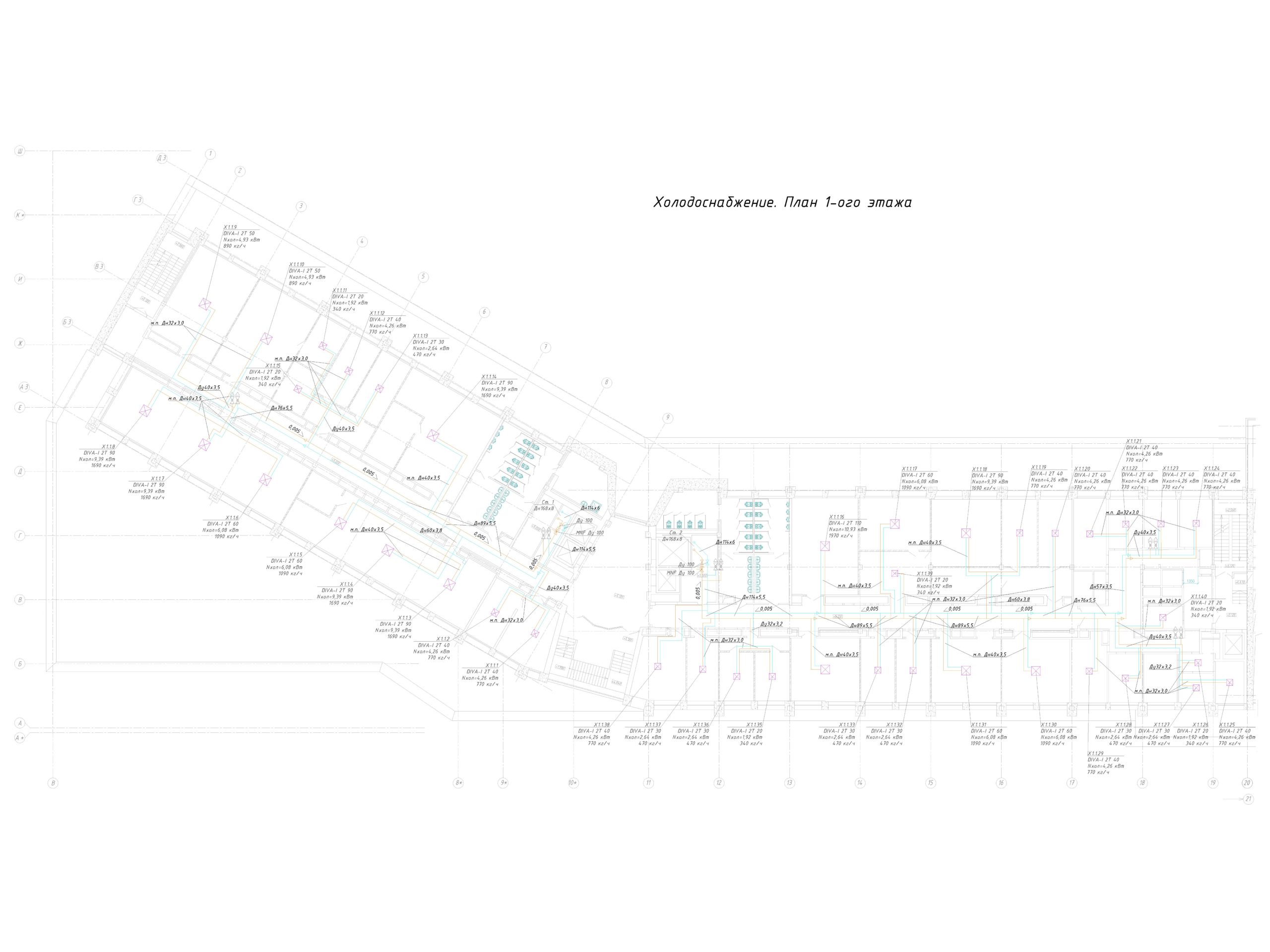

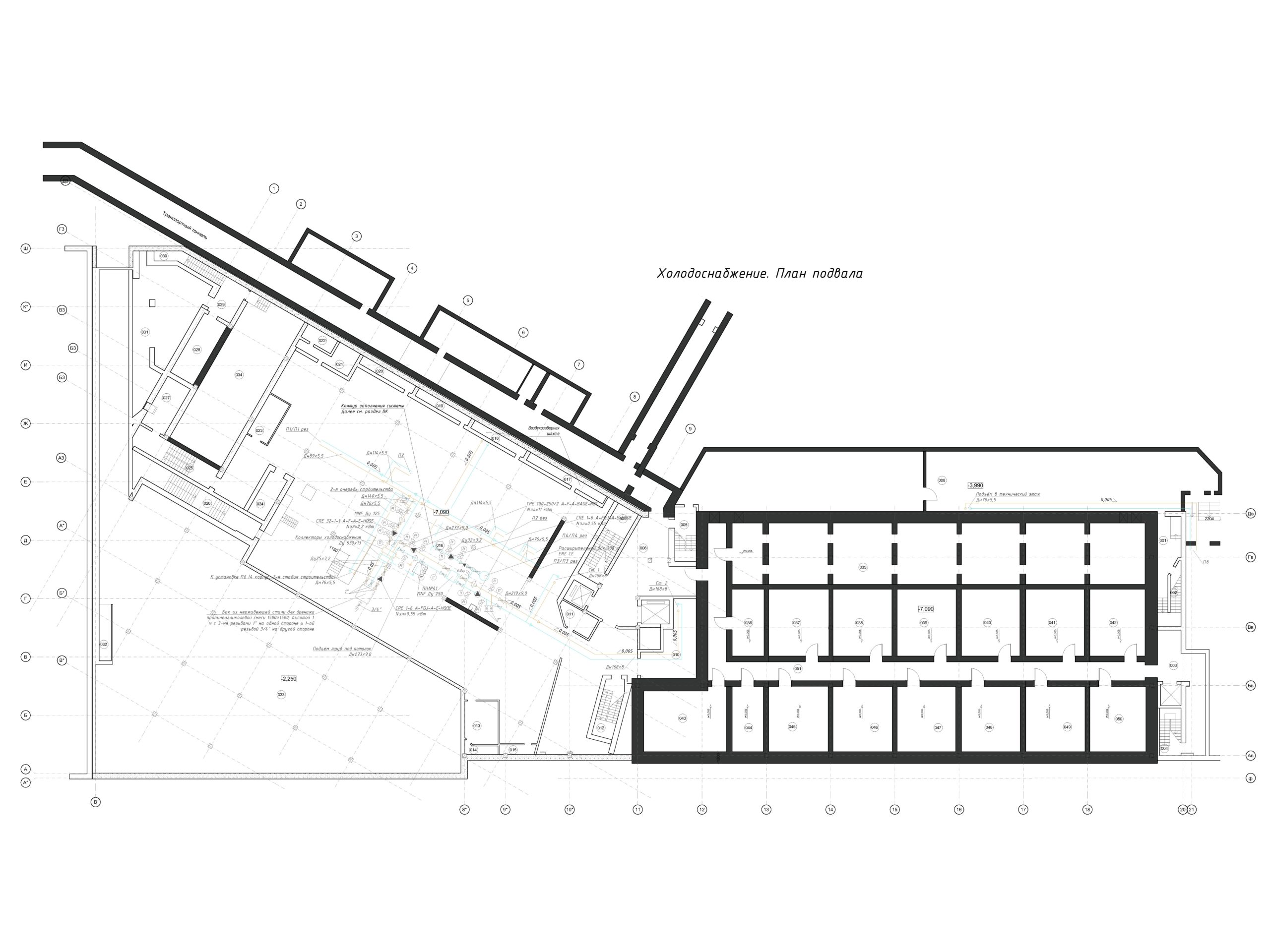

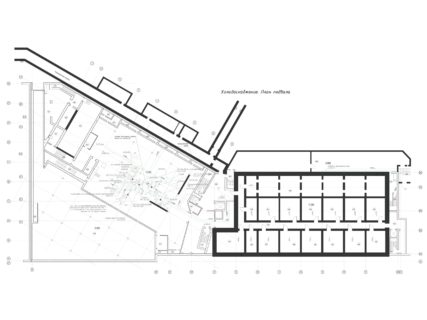

Запроектирована система холодоснабжения от 2-х чиллеров снаружи здания с температурным режимом 5/10°С. Холодоснабжение приточных установок происходит напрямую от контура чиллера при помощи гликолевой жидкости, а холодоснабжение фанкойлов – при помощи воды 7/12°С, охлаждаемой в теплообменнике гликолем.
Разводки труб основной системы, магистралей дополнительных систем отопления выполнены из стальных труб, системы холодоснабжения выполнены из стальных труб, а ответвления дополнительных систем отопления и подводки к фанкойлам – из металлопластовых труб. Радиаторы секционные, а при необходимости применены тепловентиляторы.
Для осуществления воздухообмена предусмотрены 10 приточных и 14 вытяжных систем вентиляции. Приточные установки устанавливаются в подвале здания, а вытяжные – на чердаке. Применены воздуховоды из оцинкованной стали. По техническому заданию предусмотрены системы увлажнения в приточных установках.
Применена самотечная система канализации из ПВХ труб.

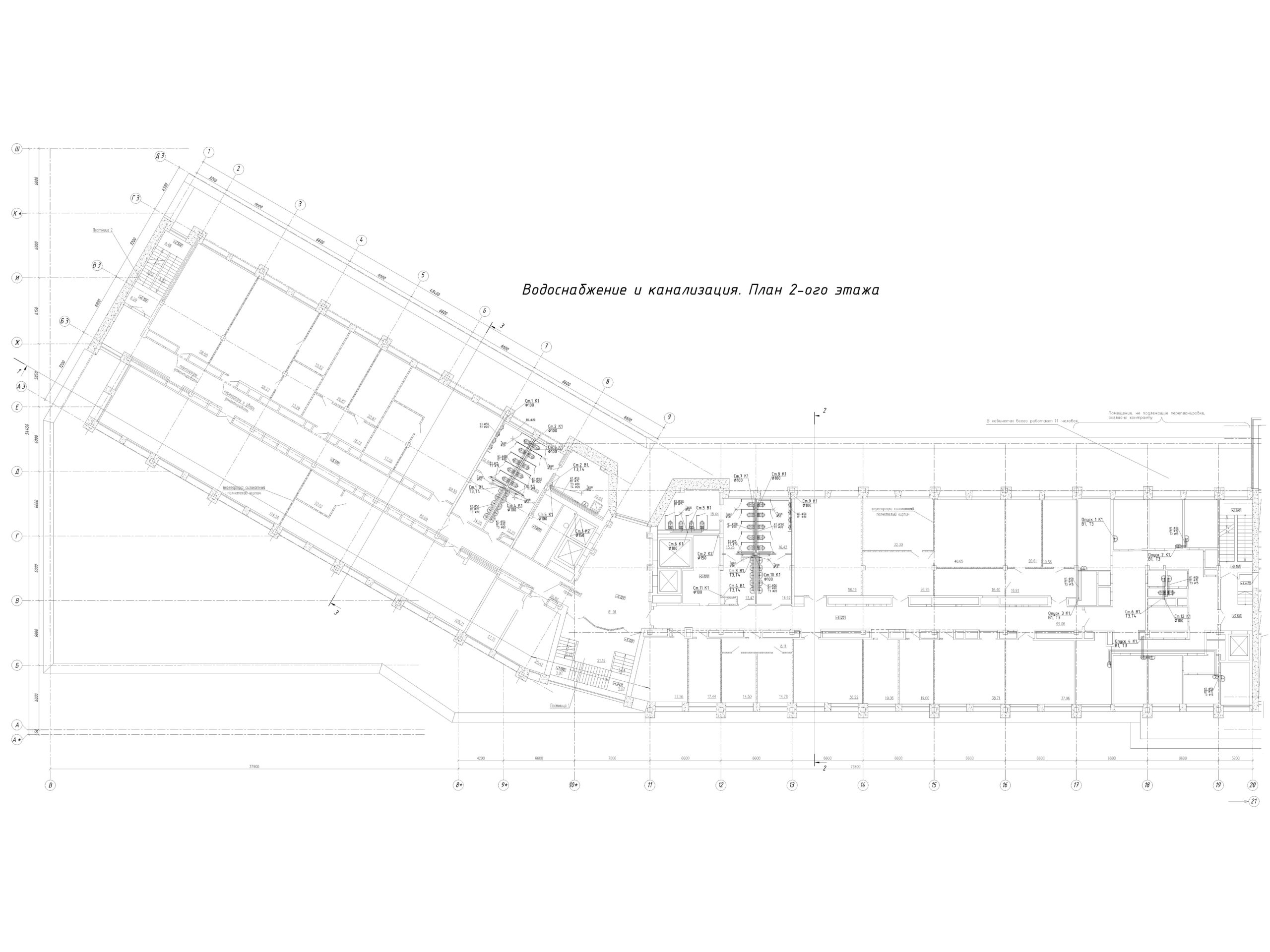

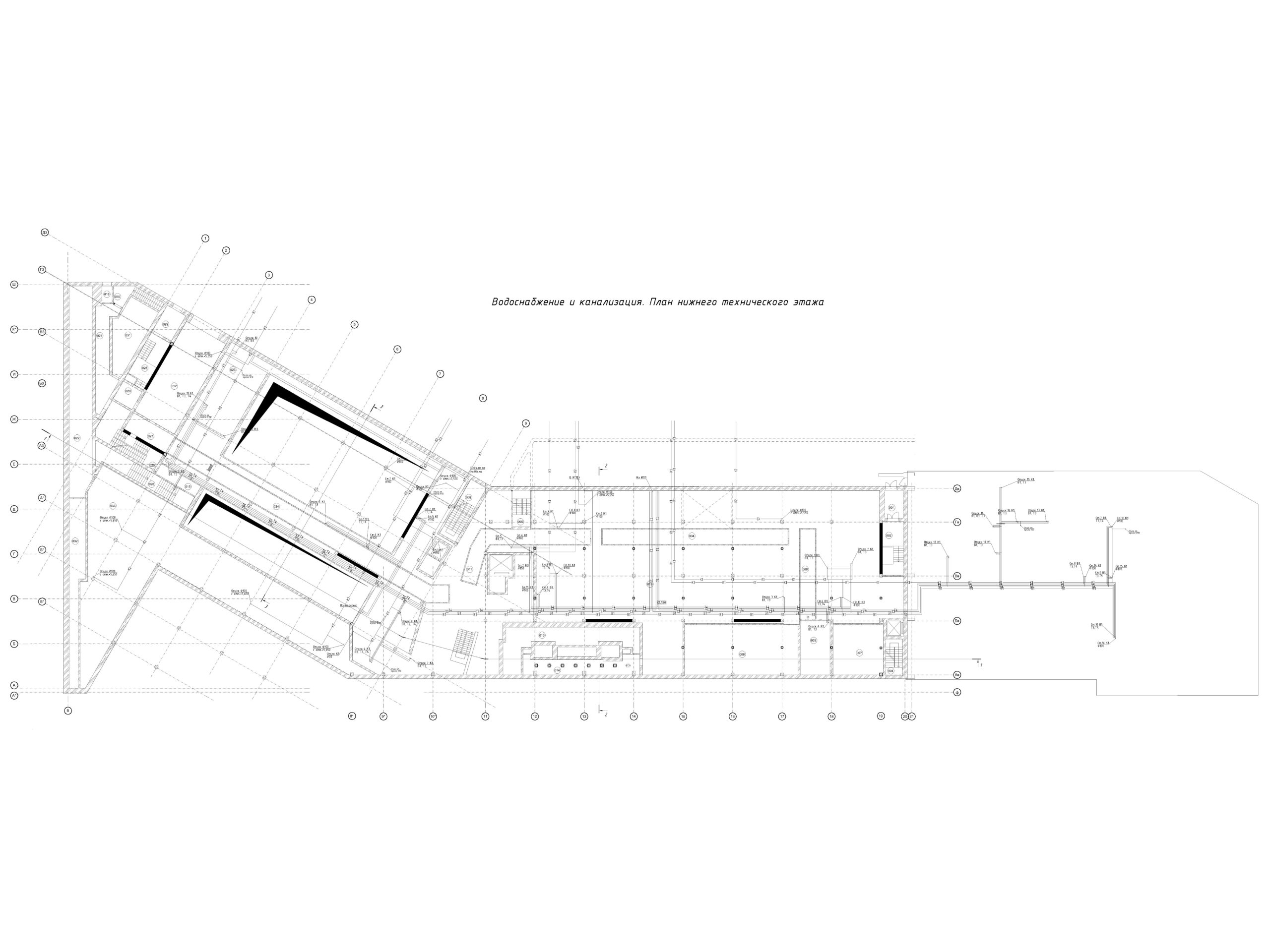

Запроектированы системы хозяйственно-бытового водоснабжения при помощи труб из оцинкованной стали и труб из сшитого полиэтилена, и противопожарного водопровода из стальных труб. Узел ввода располагается в подвале здания.

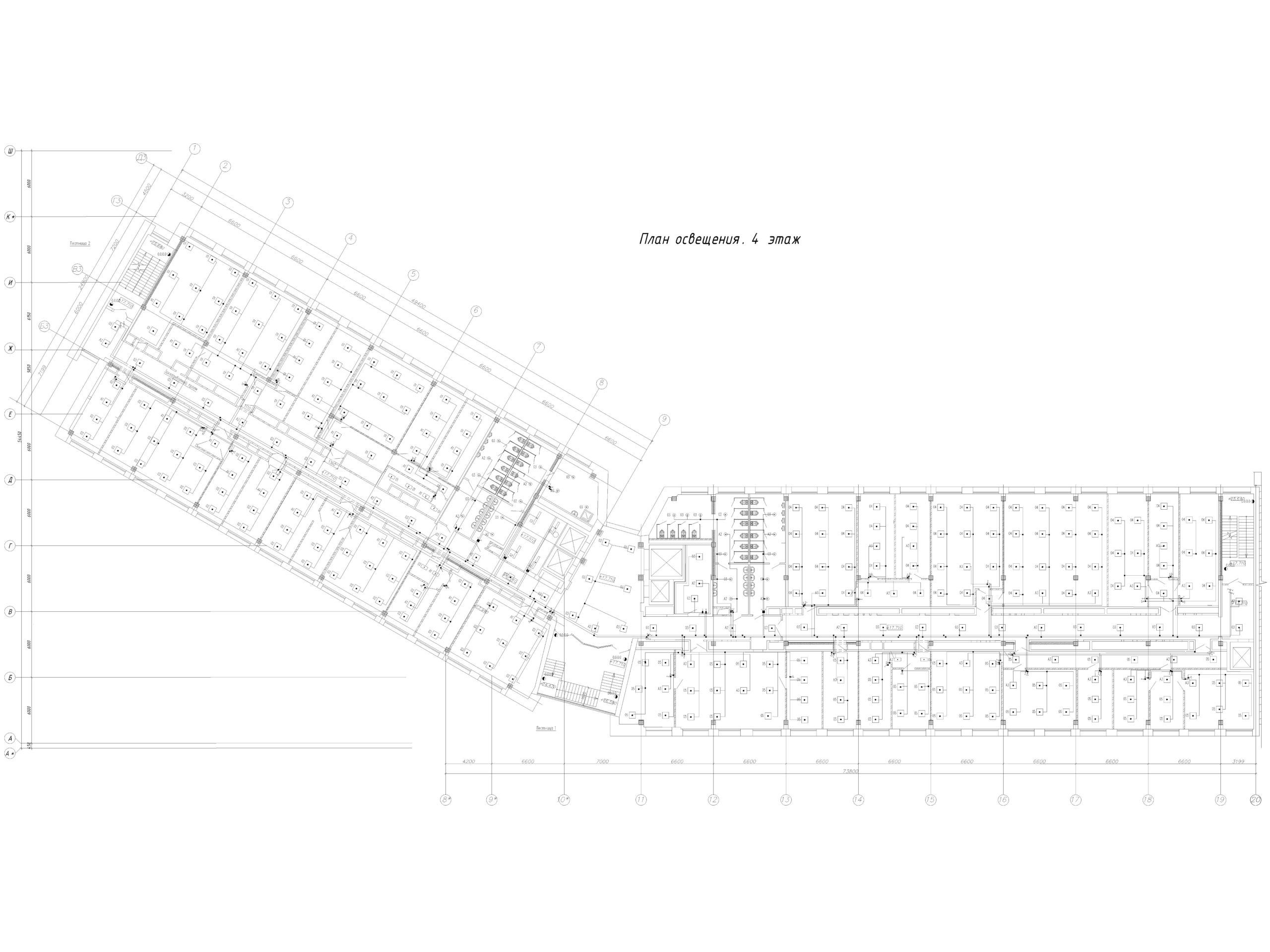

Электроснабжение происходит от 2-х трансформаторных подстанций через ГРЩ в подвале здания. На этажах монтируется 14 распределительных щитов. Кабеля применяются типа ППГнг(А)-HF, светильники встраиваемые в подвесной пололок. Предусматривается установка дежурных и аварийных светильников с аккумуляторами.
Предусматривается прокладка системы уравнивания потенциалов при помощи стальной полосы, катанки, которая подключается к треугольнику из стальных труб за пределами здания.
