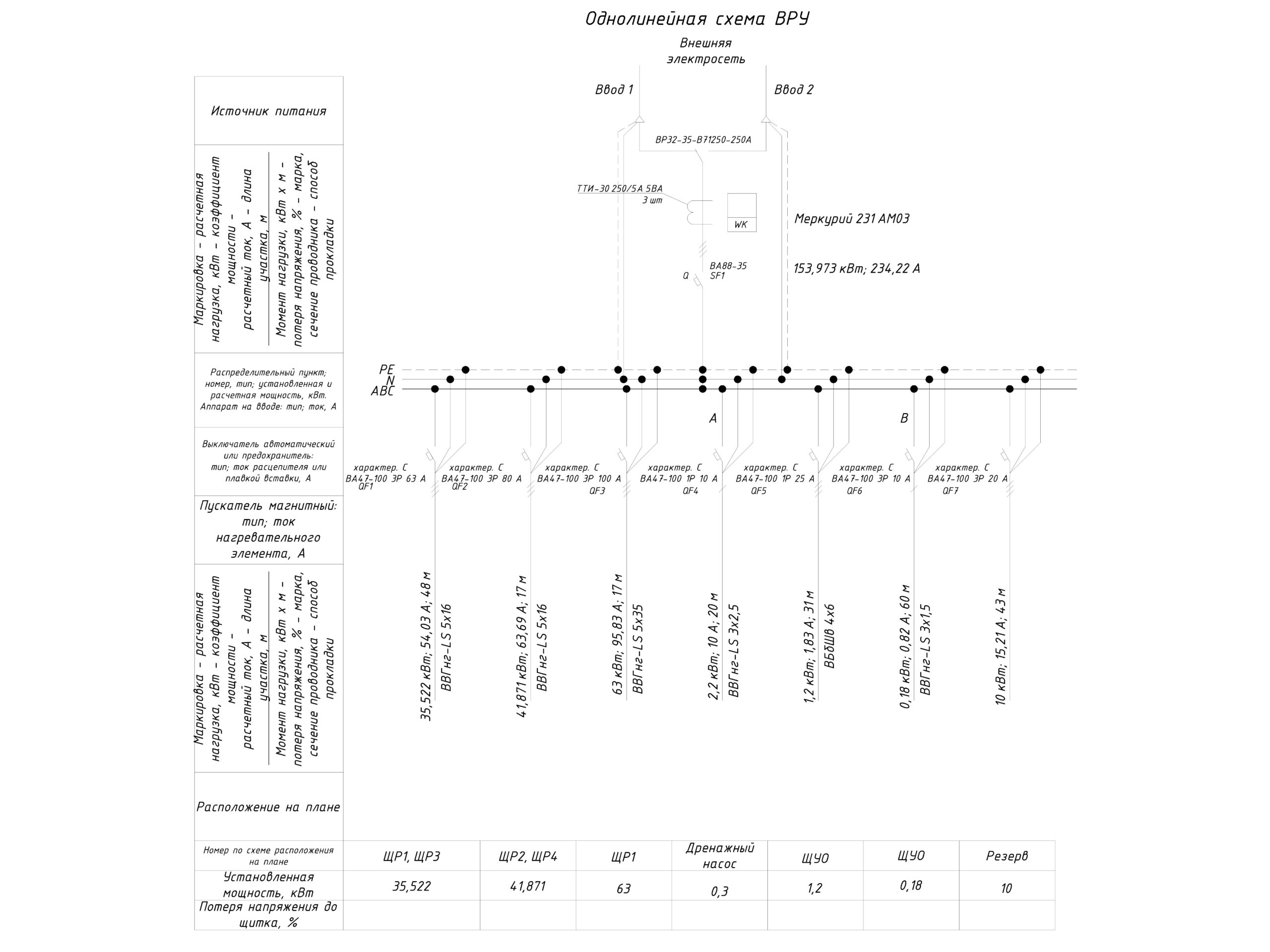

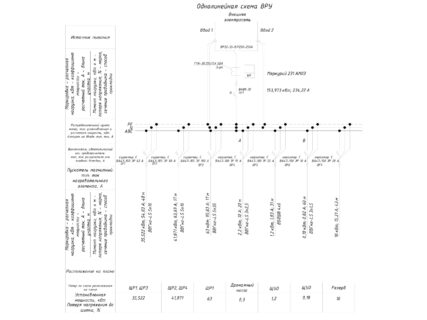

Проект электроснабжения выполнен от существующего кабеля электросетей через ВРУ внутри здания, в котором монтируется трёхфазный электрический счётчик. Напряжение сети 380/220В.

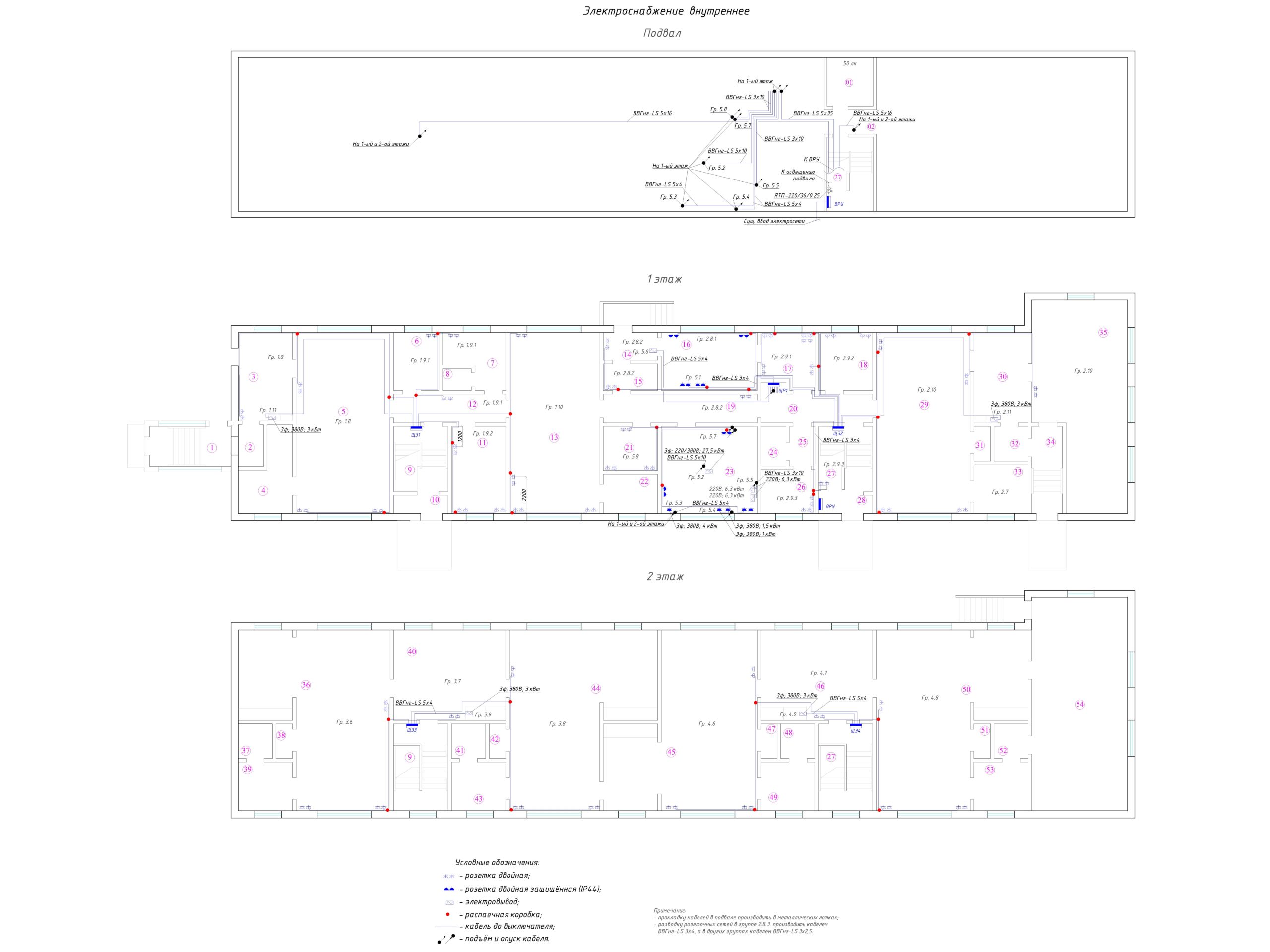

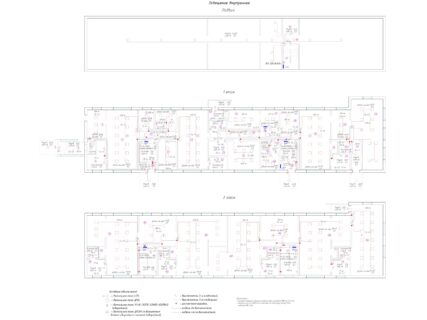

Сеть электроосвещения помещений выполнена от 4-х этажных и 1-ого распределительного щитов кабелями ВВГнг-LS 3×1,5, расположенных в штробах стен здания в гофрированных ПВХ трубах и под потолком в пластиковых каналах. Разводка сети электроснабжения на 1-ом и 2-ом этажах произведена только в штробах стен здания в гофрированных ПВХ трубах кабелями типа ВВГнг-LS, сечение которых указано в проекте. Прокладка кабелей в подвале проходит в металлических лотках.

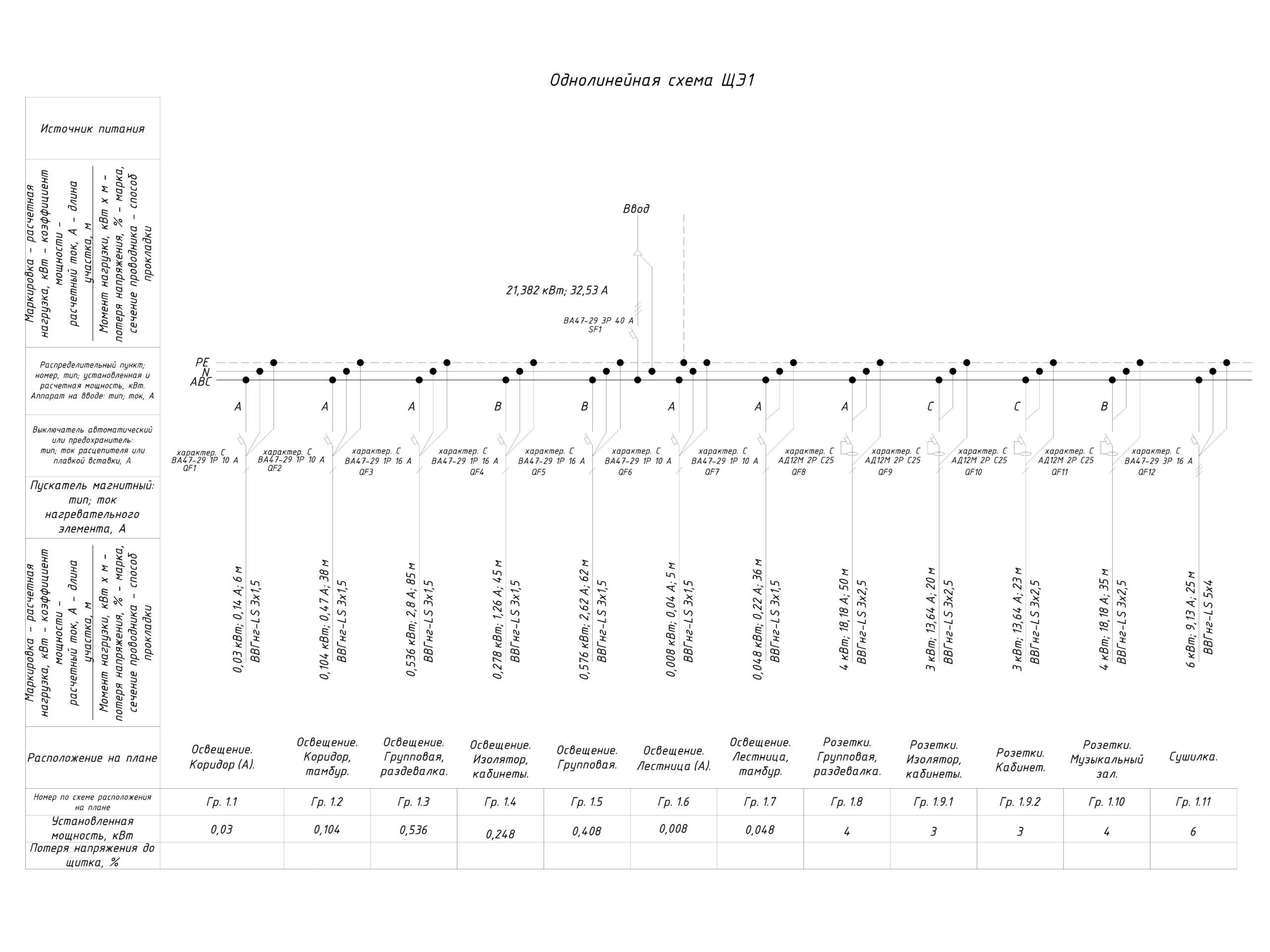

В электрических щитах для каждой ветви освещения и электроснабжения электрооборудования предусмотрен автоматический выключатель, а для каждой розеточной группы — выключатель дифференциальной защиты.

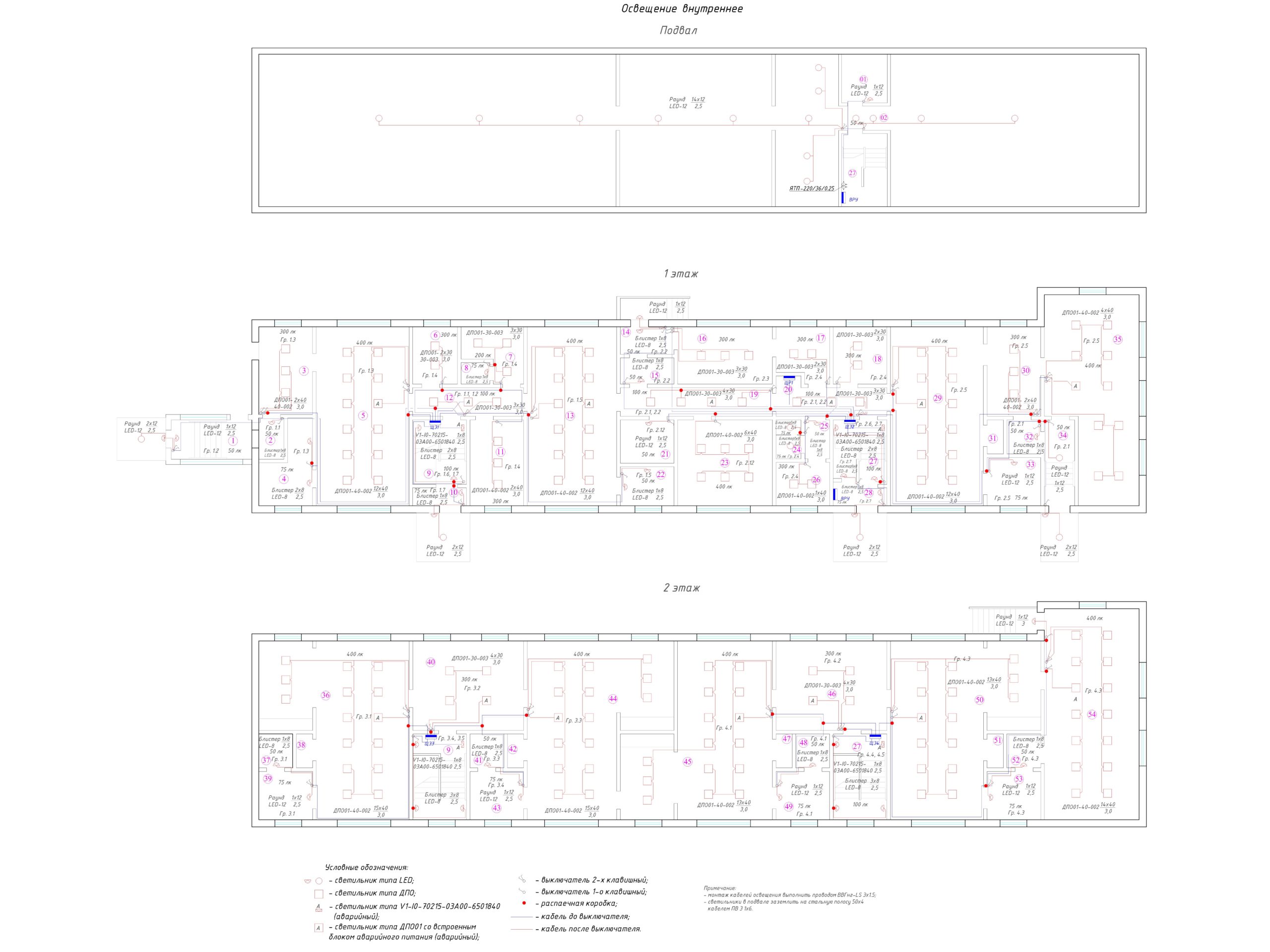

Система освещения выполнена из накладных светодиодных светильников. В каждом офисном помещении предусмотрен 1 дежурный светильник с 1-им отдельным выключателем. В случае пожара и отключения электроснабжения здания в помещениях общего пользования и путей эвакуации предусмотрена установка светильников с аккумуляторными устройствами. Время работы таких светильников не менее 3-х часов после отключения электроснабжения.
Минимальная высота установки розеток составляет 0,5 м. В производственном помещении уставливаются розетки со степенью защиты IP44 с защитными шторками.

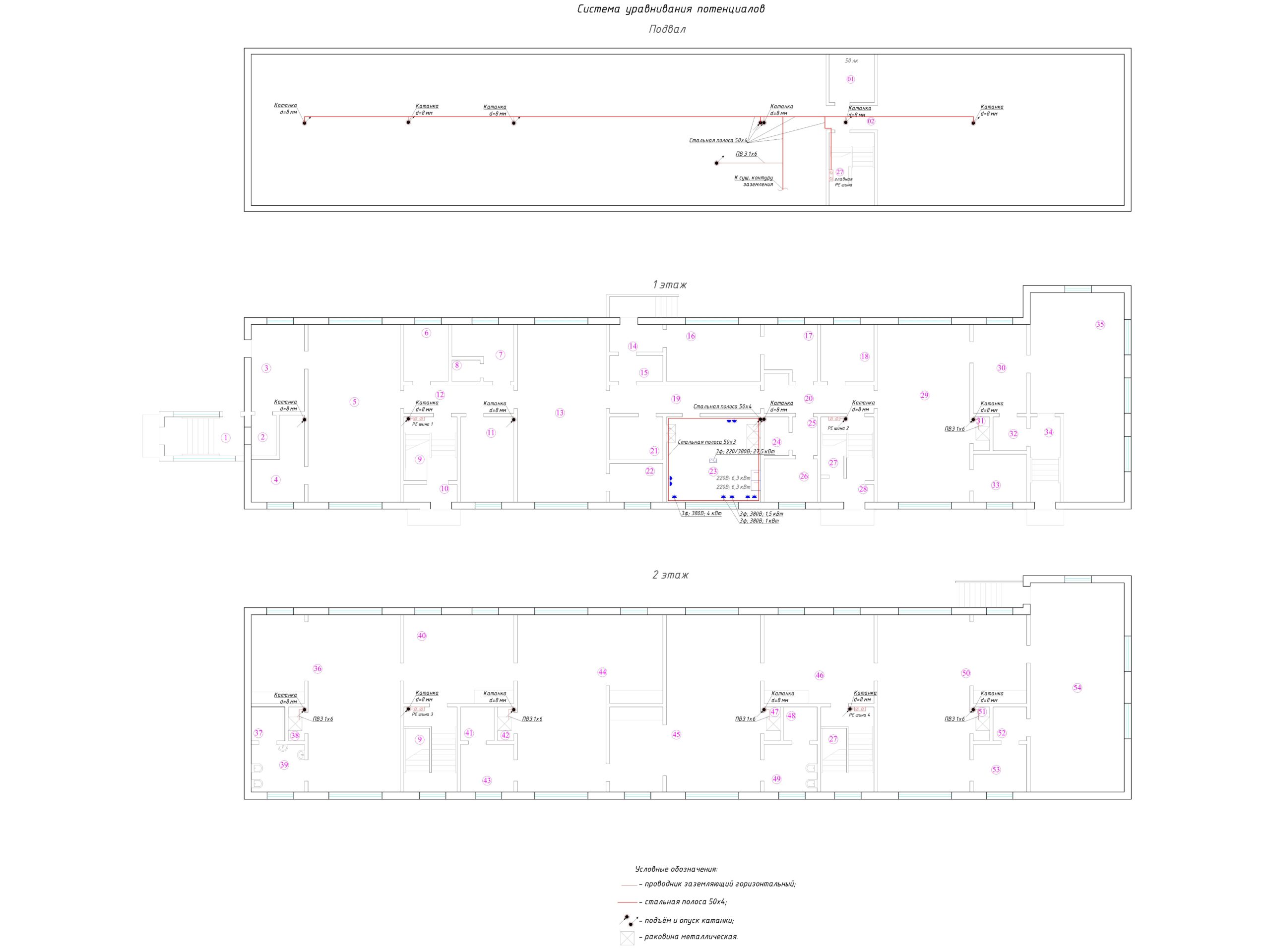

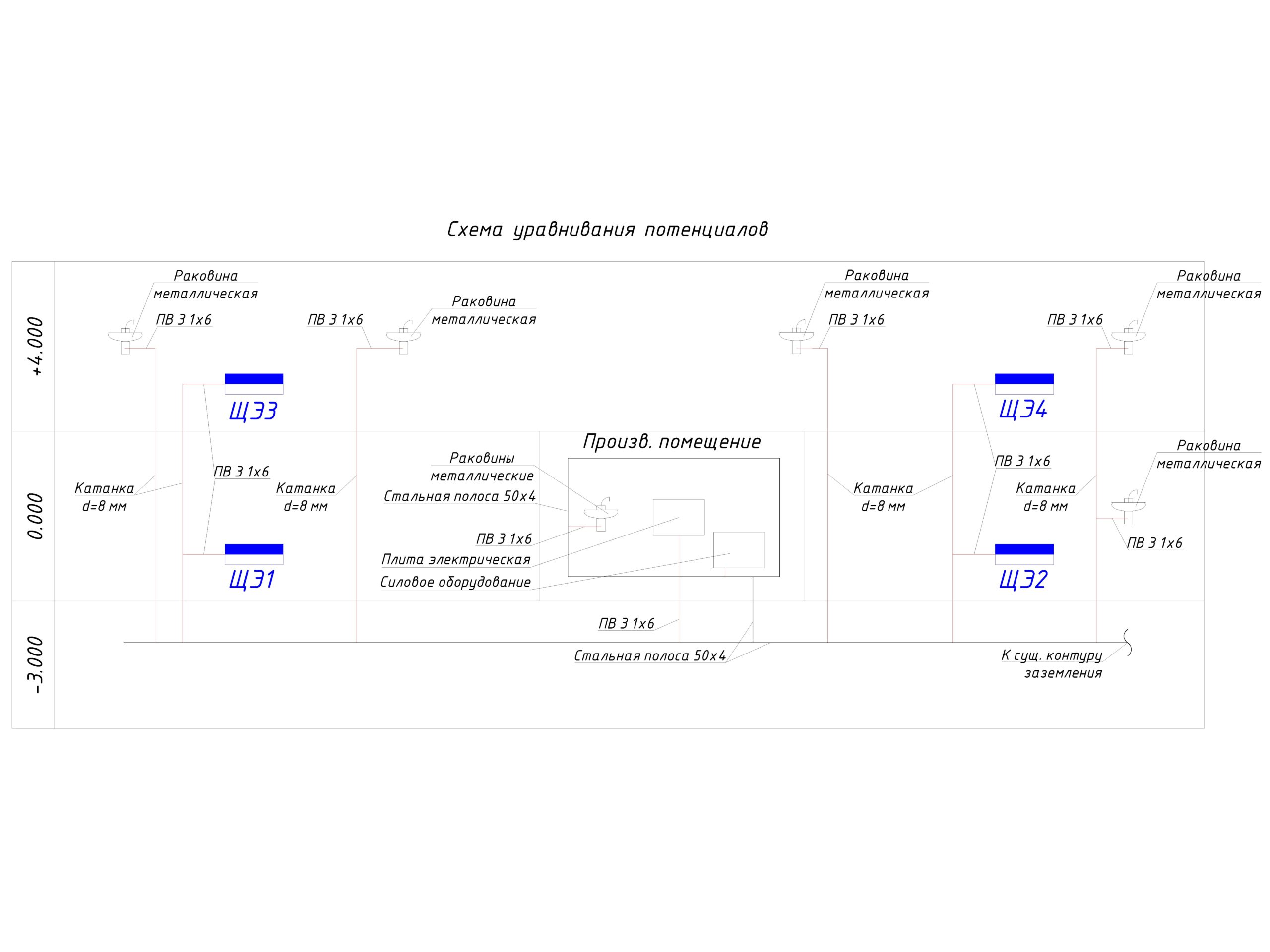

Для защиты от поражения током при эксплуатации электрических сетей и электроприёмников электроустановки заземляются через специальную PE шину в электрическом щите, которая присоединяется к системе уравнивания потенциалов. Оборудование в производственном помещении и металлические устройства с водой подключаются к данной системе напрямую через металлические полосы или катанки. Система уравнивания потенциалов выходит в существующий треугольник из стальных труб ниже уровня земли.

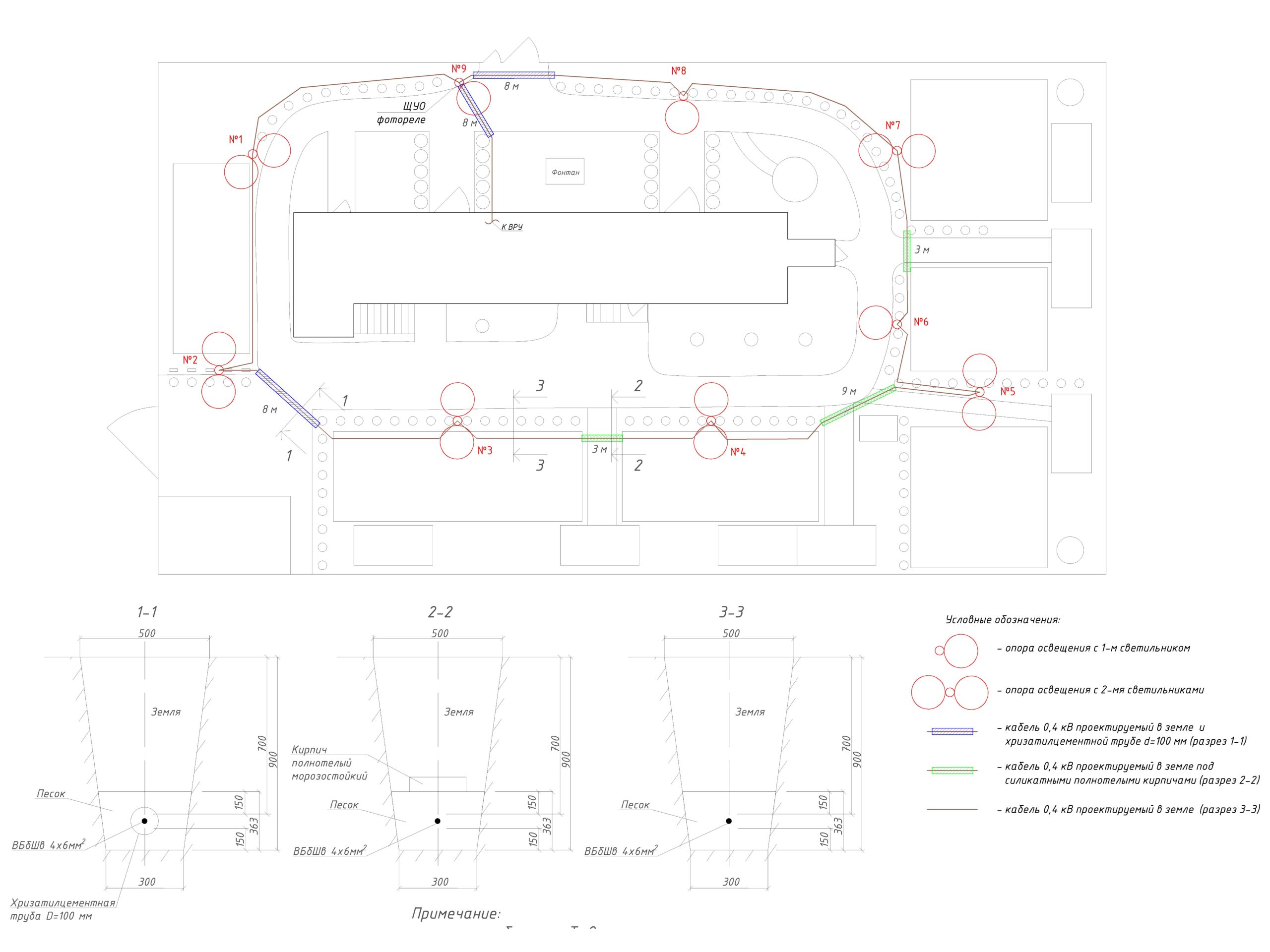

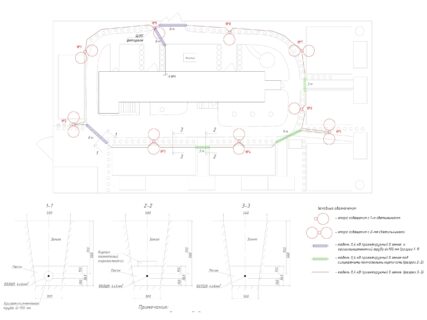

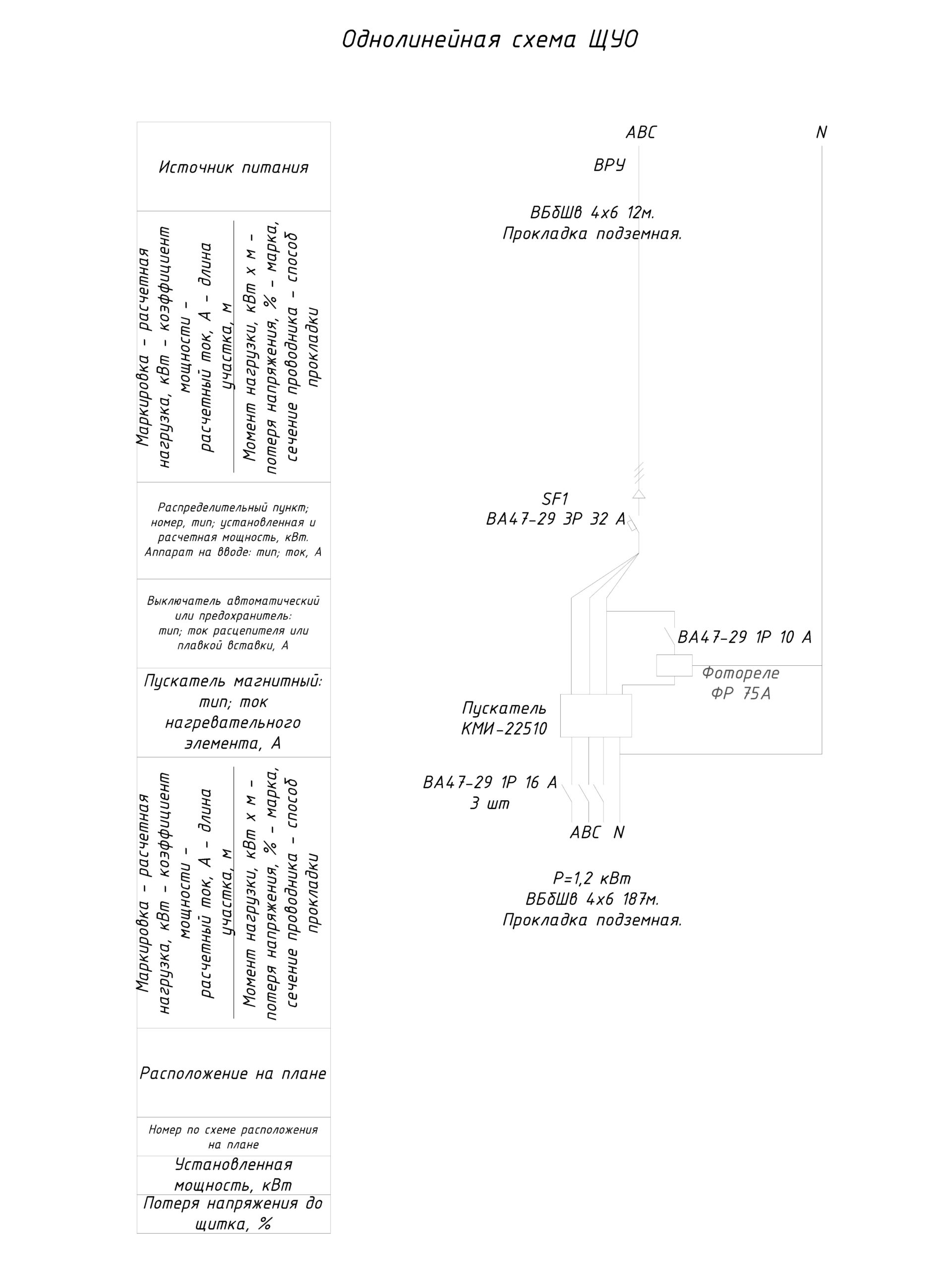

Источником наружного освещения является ЩУО, в котором предусматривается 3-х фазный автоматический выключатель на вводе в щит, электромагнитный пускатель, фотореле с 1-о фазным автоматическим выключателем для его отключения и 3 автоматических выключателей на выходе из щита на каждую фазу кабеля. Светильники располагаются на торшерных опорах. Кабель бронированный типа ВБбШв, прокладываемый подземно в кабельной траншее.
